全智芯代理商 电机驱动芯片

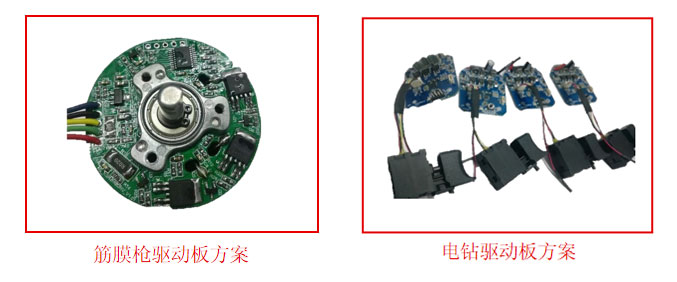

应用于筋膜枪、电动扳手、电钻、角磨、电锤、切割机、电剪、修枝机、打草机等
原理:主控MCU通过霍尔传感器或反电动势BEMF信号检测电机转子位置,来给出相应的PWM信号控制HVIC驱动相应MOS管,从而给电机定子线圈通电,产生一个旋转磁场来使电机运转。另外,MCU通过检测外部信号:运行/停止或正转/反转信号或调速信号对电机进行驱动控制管理,并输出合适的速度反馈信号FG.
匹配多层次需求的组合化功能定制优势
1.驱动方式:无感方波/有感方波(可依客户要求定制)
2.正反转功能
3.调速功能
4.速度反馈功能:FG信号输出
5.照明灯功能
6.电量指示功能(可依客户要求增加)
7.按键操作功能(可依客户要求增加)
8.保护功能:
电压保护功能---有
堵转功能---有
电流保护功能---有(可依客户要求修改大小)
MOS过温保护功能---有(可依客户产品实际情况修正)
